Adattatore di baionetta

Il principio strutturale dell'adattatore di baionetta
Il design strutturale dell'adattatore di baionetta è ispirato al metodo rapido di blocco di inserimento e rotazione della pistola a baionetta. È composto principalmente da due parti: spina (estremità maschile) e socket (estremità femminile). La struttura tipica include i seguenti componenti core:
Legne di bloccaggio (alette): situato sul lato della spina, utilizzato per impegnarsi con la scanalatura della guida all'interno della presa.
Slot di guida (slot di baionetta): di solito a forma di "L" o forma a spirale, utilizzato per guidare la spina per ruotare e bloccare.
Anello di compressione o di tenuta: utilizzato per migliorare la tenuta della connessione e garantire la tenuta dell'aria o la tenuta del liquido.
Dispositivo limitante: impedire una rotazione eccessiva o un errore di errori e migliorare la sicurezza dell'uso.
Quando si collega, l'utente deve solo inserire la spina nella presa e ruotarla in senso orario nella posizione della scheda e l'agrimo bloccherà con la scanalatura della guida per formare una connessione sicura. Rispetto al tradizionale metodo di connessione filettata, il più grande vantaggio dell'adattatore di baionetta è un funzionamento rapido, una forte resistenza alle vibrazioni e un'elevata efficienza di smontaggio e assemblaggio, in particolare adatti per scenari industriali in cui le condutture o gli accessori devono essere frequentemente sostituiti.
Applicazione pratica nelle attrezzature per la pulizia
In Ningbo Yinzhou Baige Machinery Manufacturing Co., Ltd. Prodotti per la pulizia ad alta pressione e i sistemi di armi a spruzzo, l'adattatore di baionetta viene spesso utilizzato nelle seguenti parti chiave:
Connessione rapida tra pistola a spruzzo e tubazione
Nella nostra serie auto-progettata di prodotti a spruzzo, la struttura di connessione a baionetta è ampiamente utilizzata, in modo che gli operatori possano completare l'assemblaggio o la manutenzione delle attrezzature in pochi secondi, migliorando l'efficienza del lavoro.
Collegamento sicuro tra tubo ad alta pressione e gruppo ugello
Per gli scenari di pulizia ad alta pressione, la resistenza alla connessione è direttamente correlata alla sicurezza operativa. Baige Machinery utilizza un adattatore di baionetta in acciaio o ottone ad alta resistenza e aggiunge anelli di tenuta e strutture di blocco anti-rotazione su interfacce chiave per garantire stabilità e affidabilità in ambienti ad alta pressione.
Sistema di connessione ugello in schiuma e schiuma
Molti dei nostri vasi spray in schiuma e generatori di schiuma sono dotati di auto-sviluppato Adattatori a baionetta , che consente loro di connettersi rapidamente al sistema di pulizia principale e sono anche convenienti per la pulizia e la manutenzione dopo l'uso.
Vantaggi dei macchinari Baige nella produzione di un adattatore a baionetta
Come impresa professionale fondata nel 2011 e situata a Ningbo, una grande città manifatturiera in Cina, Baige Machinery ha oltre 5.000 metri quadrati di moderni edifici di fabbrica e oltre 50 serie di attrezzature di produzione avanzate. Abbiamo una catena di produzione completa dall'approvvigionamento di materie prime → Machining di precisione CNC → Trattamento superficiale → Ispezione di montaggio rigorosa.
Servizi di progettazione e personalizzazione professionale
Il nostro team di ingegneria ha una ricca esperienza nello sviluppo del prodotto e può fornire suggerimenti personalizzati dalla struttura ai materiali in base all'ambiente di utilizzo del cliente per soddisfare le esigenze personalizzate OEM/ODM. Per i prodotti adattatori a baionetta, possiamo supportare lo sviluppo personalizzato di più forme di bloccaggio (due orecchie, tre orecchie), materiali multipli (ottone, acciaio inossidabile, plastica) e dimensioni multiple (1/4 ", 3/8", 1/2 ", ecc.).
Sistema di controllo di qualità rigoroso
Baige Machinery ha superato la certificazione del sistema di gestione della qualità ISO 9001: 2015. Ogni lotto di adattatore a baionetta deve superare il test di pressione, il test di tenuta, il test di vita plug-in e il test di corrosione prima di lasciare la fabbrica per garantire un funzionamento stabile a lungo termine in uso reale.
Vantaggi della catena del settore e servizi globali
Facendo affidamento sui vantaggi geografici dei porti di Ningbo e Shanghai, i nostri prodotti possono essere spediti rapidamente al mercato globale. Nel corso degli anni, Baige Machinery ha vinto la fiducia e il sostegno di clienti nazionali ed stranieri con la sua buona qualità e servizio, e il suo ambito aziendale copre l'Europa, gli Stati Uniti, il Medio Oriente, il sud -est asiatico e altre regioni.

Proprietà meccaniche: la prima garanzia di resistenza alla connessione
L'adattatore di baionetta deve resistere a frequenti operazioni plug-in e estraibili e allo stesso tempo resistere alla pressione del liquido o del gas durante il lavoro. Pertanto, la resistenza alla trazione, la resistenza alla snervamento e la resistenza a fatica del materiale è l'indicatore di base per la selezione del materiale.
Per ambienti ad alta pressione, come il collegamento alla testa della pistola di un pulitore ad alta pressione, i macchinari Baige di solito utilizzano 304 acciaio inossidabile o acciaio inossidabile 316, che ha una struttura elevata, una struttura stabile e non è facile da deformare o rompere a causa dell'uso a lungo termine.
Per i prodotti in ambienti di media e bassa pressione e in cui è necessario considerare il controllo dei costi, l'azienda utilizza leghe di ottoni ad alta resistenza, che non solo mantengono una buona resistenza meccanica, ma hanno anche una certa elaborazione e resistenza alla corrosione.
Inoltre, Baige Machinery ha più seminari di elaborazione e attraverso torni a CNC, timbratura di precisione, trattamento termico e altri metodi di processo, garantisce che ogni adattatore di baionetta abbia un'eccellente coerenza delle prestazioni nel punto di carico.
Resistenza alla corrosione: la garanzia chiave per l'affidabilità a lungo termine
Adattatori Aayonet sono utilizzati principalmente in ambienti esterni o in contatto con agenti di pulizia corrosiva (come soluzioni chimiche acide e alcaline), quindi la resistenza alla corrosione del materiale è direttamente correlata alla vita del prodotto e all'esperienza del cliente.
Per gli accessori che sono in contatto con acqua o ambienti umidi per lungo tempo, Baige Machinery raccomanda l'uso di acciaio inossidabile 316L, che presenta un'eccellente resistenza alla corrosione in cloruro e mezzi acidi.

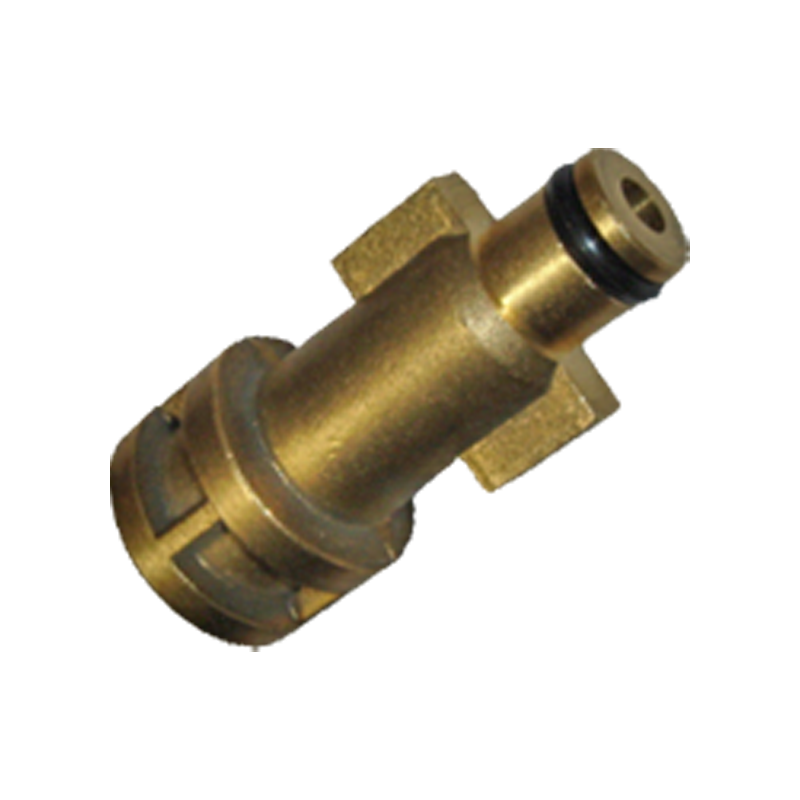

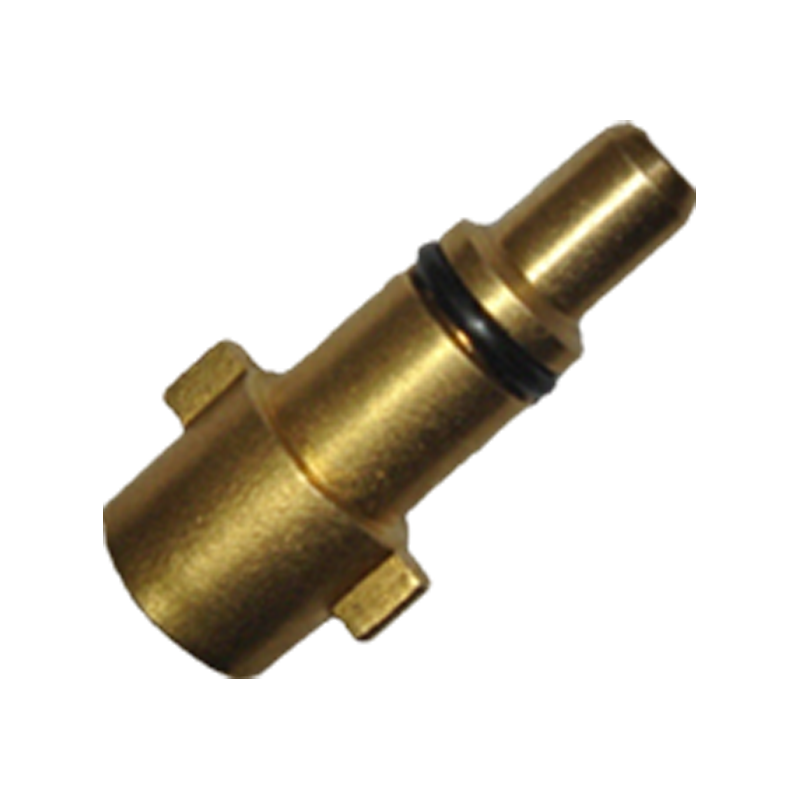

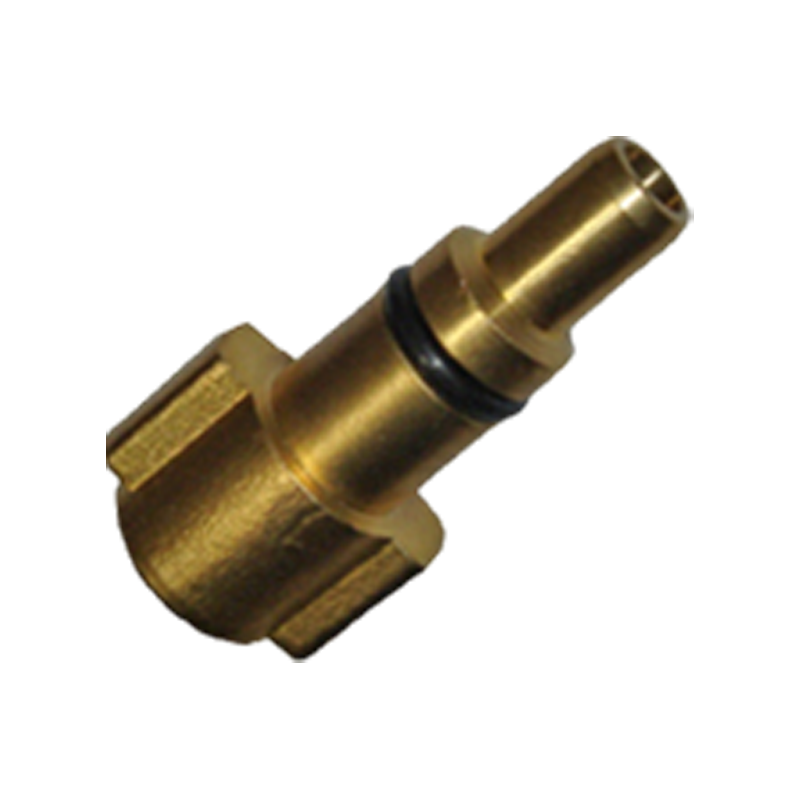

I materiali in ottone sono adatti per le operazioni di pulizia convenzionali e colpiscono un buon equilibrio tra resistenza alla corrosione e conducibilità. I materiali in ottone utilizzati dai macchinari Baige sono tutti conformi a ROHS e la superficie può essere placcata nichelata o anodizzata per migliorare la durata.
Verifichiamo la stabilità del materiale attraverso una serie di esperimenti come test di spruzzatura salina (NSS, AASS) e test di resistenza alla corrosione chimica per garantire che l'adattatore di baionetta abbia ancora una buona tenuta e integrità strutturale in ambienti di lavoro complessi.
Resistenza alla temperatura e controllo della deformazione termica
Quando si lavora in ambienti ad alta o bassa temperatura, il materiale deve avere una buona stabilità termica e un coefficiente di espansione termica bassa per prevenire guasti o perdite di connessione.
I materiali in acciaio inossidabile rimangono strutturalmente stabili nell'intervallo da -40 ° C a 200 ° C, rendendoli molto adatti per sistemi di pulizia del vapore ad alta temperatura;

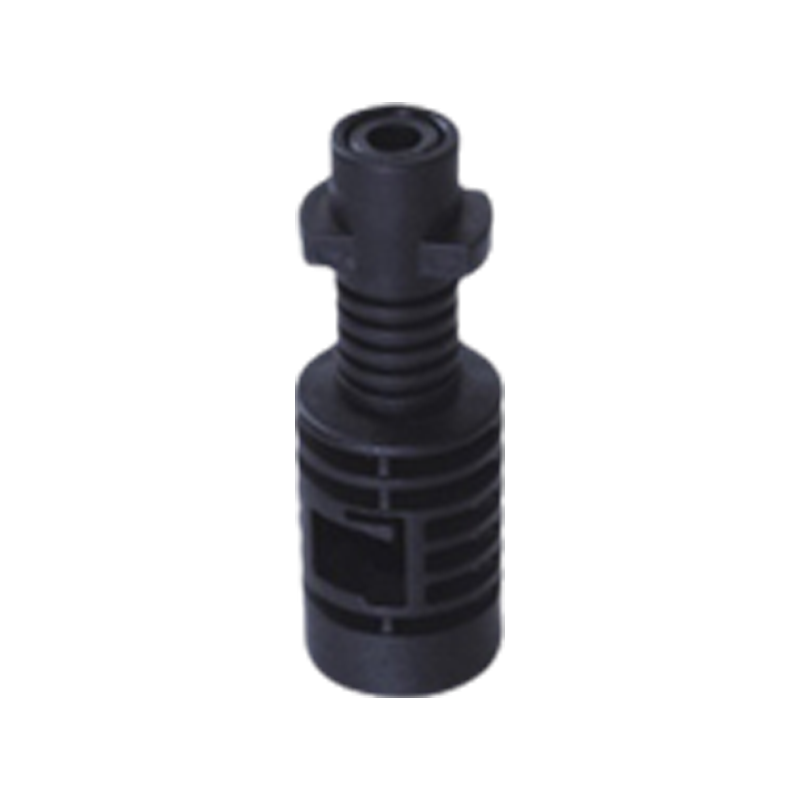

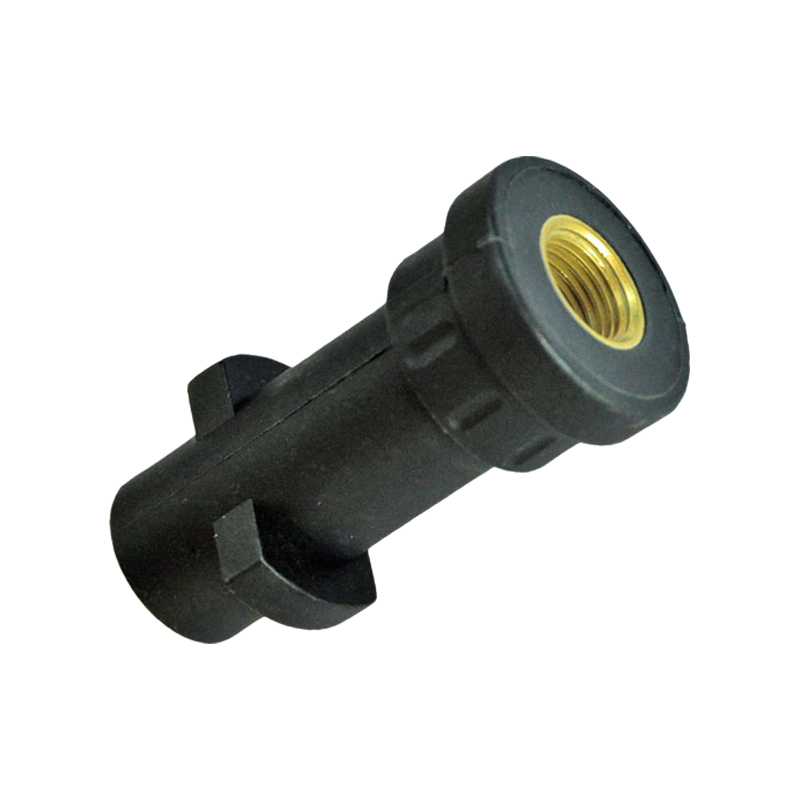

Quando alcuni adattatori di baionetta in plastica (come POM, PA66) vengono utilizzati nei sistemi di ugelli leggeri, gli stabilizzatori termici e gli antiossidanti devono essere aggiunti al design per evitare l'allentamento o l'ingraffatura a causa dell'espansione termica e della contrazione.
Baige Machinery utilizza la tecnologia di simulazione del termoformio e l'ottimizzazione del rapporto materiale per garantire che ciascun giunto di plastica possa anche funzionare stabilmente all'interno dell'intervallo di temperatura di progettazione.
Elaborazione ed economia: equilibrio tra efficienza di produzione e costo
Oltre ai requisiti delle prestazioni, i materiali devono anche tenere conto dell'efficienza e dell'economia di elaborazione. Soprattutto nella produzione di personalizzazione di massa, la lavorazione dei materiali influirà direttamente sulla capacità di produzione e sul ciclo di consegna.
Ad esempio, i materiali in acciaio inossidabile e ottone utilizzati dai macchinari Baige devono soddisfare le prestazioni di taglio ad alta precisione CNC, che possono realizzare il passaggio libero tra piccoli batch rapidi e produttori di lotti di grandi dimensioni.
Nelle applicazioni a bassa pressione o prodotti usa e getta, utilizziamo anche giunti di plastica a stampaggio a iniezione, come l'uso di nylon rinforzato (PA6 GF) o materiali POM, per ridurre i costi complessivi mentre soddisfano i requisiti di resistenza.
La società è dotata di oltre 50 attrezzature di elaborazione CNC e stampaggio a iniezione di vari tipi. Sulla base di garantire la qualità, realizza efficacemente l'intero servizio di processo per i clienti da OEM Proofing alla produzione di massa.
