Tubo e assemblaggio ad alta pressione

UN tubo e assemblaggio ad alta pressione Generalmente è costituito da un corpo tubo, una fodera interna, uno strato di rinforzo, una guaina esterna e connettori rapidi ad entrambe le estremità. La sua funzione principale è quella di trasportare liquido o gas ad alta pressione, mantenere il flusso stabile del mezzo e avere resistenza alla pressione, resistenza all'usura, resistenza alla corrosione e altre proprietà durante l'uso a lungo termine.
Il corpo del tubo è lo "scheletro" dell'intero tubo ad alta pressione ed è generalmente composto da più strati di materiali compositi. I materiali strati esterni più comuni sono i materiali sintetici in PVC, la TPE, la PU o la gomma sintetica resistente all'olio. Questi materiali hanno le caratteristiche di buona flessibilità, resistenza alle intemperie, resistenza all'olio e resistenza all'usura. Possono mantenere prestazioni stabili in ambienti ad alta temperatura, elevata umidità o oleosi e non sono facili da rompere, indurirsi o corrodere. Lo strato più interno del tubo è lo strato di rivestimento, che è a diretta contatto con liquido o gas e deve avere una resistenza di corrosione estremamente forte e caratteristiche di bassa attrito. I tubi di alta qualità di solito utilizzano materiali sintetici PTFE, EPDM o alimentari trattati chimicamente per evitare che il fluido venga contaminato durante la trasmissione, riducendo al contempo la resistenza al flusso e migliorando l'efficienza della trasmissione. Inoltre, la struttura a parete interna liscia può anche impedire il residuo del mezzo, il ridimensionamento e l'intasca ed è particolarmente adatto per sistemi liquidi contenenti olio, acido forte e alcali o particelle sospese.
La chiave per il funzionamento stabile dei tubi ad alta pressione in ambienti con pressioni di lavoro di decine di MPA o anche bugie più alte nello strato di rinforzo nel mezzo. Questa parte adotta generalmente una treccia di filo in acciaio ad alta resistenza o una struttura di avvolgimento a filo in acciaio a spirale, che forma una struttura a maglia densa attraverso intrecciati sfalsati per resistere efficacemente a tensione esterna, pressione di espansione interna e carichi di impatto ripetuti. Lo strato di treccia in filo d'acciaio determina anche il "livello di pressione di lavoro" e la "pressione di scoppio" del tubo. In circostanze normali, la struttura intrecciata a doppio strato può resistere a una pressione molto più elevata rispetto a un singolo strato e ha una migliore flessibilità e raggio di flessione. È ampiamente utilizzato in macchinari idraulici, attrezzature ingegneristiche e sistemi di pulizia ad alta intensità.
La guaina esterna è una barriera protettiva per l'intero tubo, principalmente responsabile della resistenza ai danni al tubo dell'ambiente esterno, tra cui radiazioni ultraviolette, usura meccanica, corrosione chimica, intrusione di vapore acqueo e invecchiamento termico. Il materiale è di solito un rivestimento di gomma sintetico o uno strato composito intrecciato in fibra e la superficie sarà anche accompagnata dalla trama anti-slip o dall'identificazione del colore in base allo scopo, in modo da identificare rapidamente lo scopo o il livello di pressione in cantieri di costruzione complessi o seminari industriali.
Il gruppo connettore su entrambe le estremità del tubo ad alta pressione è una delle parti di tenuta più critiche dell'intero sistema di fluido. È generalmente realizzato in ottone, acciaio inossidabile o materiale zincato in acciaio al carbonio. La sua funzione principale è quella di ottenere la connessione rapida e lo smontaggio del tubo con il corpo della pompa, la pistola ad acqua, la valvola, l'ugello e altre attrezzature.

Tubo di estensione della pulizia dell'acqua della rondella per auto: questo tipo di tubo è ampiamente utilizzato nelle lavatrici per auto ad alta pressione per collegare la pistola ad acqua e la macchina principale della lavatrice per estendere il raggio di lavoro. Di solito è realizzato in PVC ad alta resistenza, intrecciatura in nylon o materiali compositi a tre strati, con buona anti-t-sussidio e flessibilità. Al fine di migliorare l'adattabilità e la tenuta, i connettori rapidi universali sono equipaggiati ad entrambe le estremità del tubo, principalmente realizzati in rame o acciaio inossidabile per prevenire la perdita di acqua e la perdita di pressione.
I vantaggi eccezionali del tubo di estensione della rondella di auto sono la leggerezza, la flessibilità e non facili da annodare. Gli utenti possono pulire in modo flessibile il corpo, macinato o angoli di auto senza spostare la macchina principale. Allo stesso tempo, le sue caratteristiche di resistenza ai raggi UV, anti-invecchiamento e anticorrosione lo rendono adatto per ambienti esterni o piovosi e polverosi, migliorando l'efficienza della pulizia e il comfort operativo.

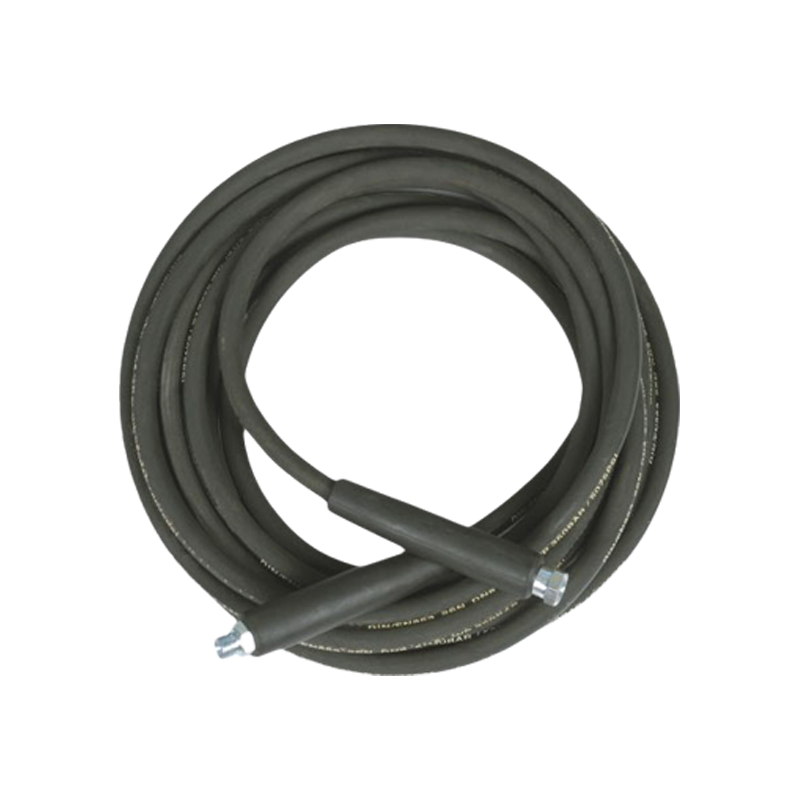

Tambuco di gomma ad alta pressione: questo tipo viene utilizzato principalmente nei sistemi di trasmissione idraulica, nelle attrezzature per la pulizia industriale e nei macchinari di costruzione. È il tipo più classico e comune di tubo ad alta pressione nelle applicazioni industriali. Il suo materiale è generalmente resistente all'olio, resistente all'acido e alcalino-resistente alla gomma sintetica. Lo strato interno è liscio per migliorare l'efficienza del passaggio del fluido. Il mezzo è rinforzato con uno strato intrecciato in filo in acciaio e lo strato esterno è coperto di gomma anti-acqua per prevenire danni fisici e invecchiamento ambientale.
Il tubo in gomma ad alta pressione supporta una maggiore pressione di lavoro (comunemente 25 MPA ~ 100 MPa), ha una resistenza all'impatto, una resistenza ad alta temperatura e una resistenza ad alta pressione ed è ampiamente utilizzato in scene pesanti come attrezzature minerarie, macchinari per lo stampaggio a iniezione, operazioni di ziiting e armi idrauliche. Il suo design strutturale rigido e flessibile gli consente di mantenere la forza pur avendo un certo grado di flessibilità, che è facile da posare e installare.

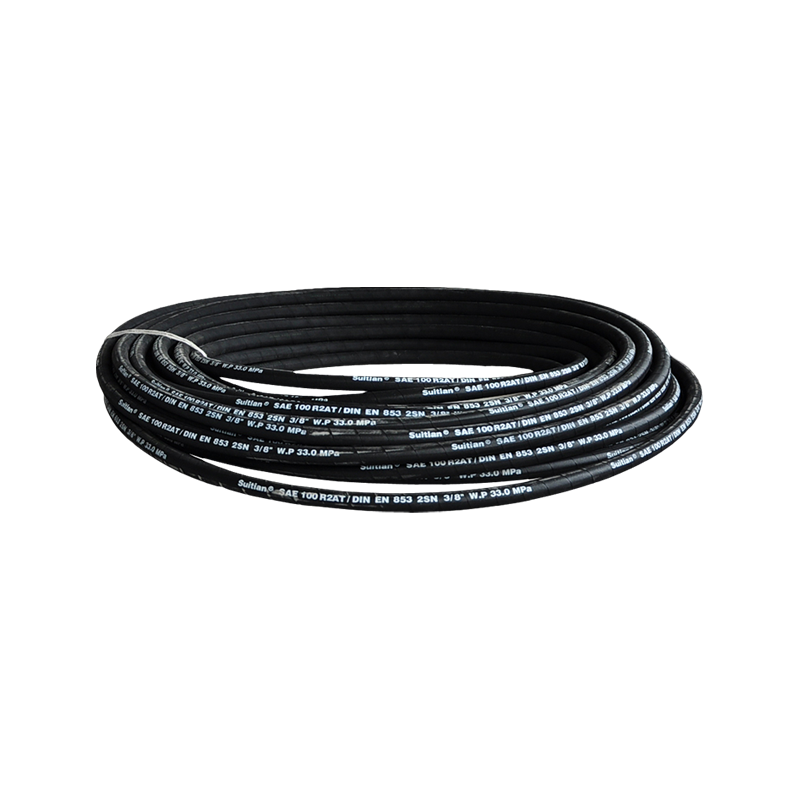

Ticolio intrecciato a doppia intrecciatura idraulica: si tratta di un tubo di livello industriale progettato specificamente per sistemi idraulici a pressione ad altissima pressione. Rispetto al normale tubo intrecciato intrecciato a filo in acciaio singolo, la sua struttura aggiunge due strati di strati di filo d'acciaio ad alta resistenza interlacciati, che migliora efficacemente la resistenza a compressione complessiva e la resistenza all'impatto esterna ed è adatto a sistemi con requisiti di pressione che superano i 3500 psi (circa 25mpa).
Il tubo a doppia intrecciatura idraulica è comunemente utilizzato in macchinari ingegneristici, attrezzature per la perforazione del petrolio, attrezzature di terra aeroportuale e automazione industriale, in particolare in luoghi con piccoli spazi, curve complesse e giunti frequenti. Il suo rivestimento in gomma ha un'eccellente resistenza all'olio e resistenza alla corrosione chimica e può funzionare stabilmente anche ad alta temperatura, olio elevato, acido alto e alcali o solventi organici.

1. Forte resistenza alla pressione
Il valore tecnico più significativo del tubo ad alta pressione si riflette nella sua eccellente resistenza alla pressione. Al fine di resistere al flusso d'acqua ad alta pressione continuo, alla trasmissione di olio idraulico o gas, la sua struttura interna di solito utilizza intrecciato intrecciato in acciaio ad alta resistenza o strato di rinforzo a spirale di rinforzo, combinato con uno strato esterno in gomma flessibile ma forte o termoplastica composito per formare una struttura stabile di "morbidezza con rigidità". Questo sistema composito multistrato può non solo impedire efficacemente il tubo di espandere, deformare o scoppiare ad alta pressione, ma anche ridurre il rischio di scoppi di tubi causati da fluttuazioni di pressione istantanea (come shock di avvio, rimbalzo della pressione, ecc.). Diversi livelli di pressione di lavoro corrispondono al numero e alla disposizione di fili di acciaio di diversi livelli di resistenza. Lo standard del settore spesso richiede che la pressione di scoppio del tubo sia più di 3-4 volte la pressione di lavoro per lasciare una sufficiente ridondanza di sicurezza. Pertanto, in scene come macchinari ingegneristici, sistemi idraulici o veicoli di pulizia ad alta pressione, la selezione di tubi ad alta pressione resistenti ad alta qualità è un prerequisito per garantire il funzionamento continuo e sicuro del sistema.
2. Coesistenza di flessibilità e anti-entanglement
Nei concetti tradizionali, la "resistenza alla pressione" è spesso raggruppata con "rigidità", ma la moderna tecnologia dei tubi ad alta pressione è sfumata attraverso questa limitazione. Sulla base di soddisfare i requisiti di resistenza, adottando una pelle esterna in gomma morbida, un design della struttura ondulata e un rivestimento interno flessibile, il tubo ha una buona flessibilità e piegabilità mantenendo una certa rigidità.
Questo vantaggio di progettazione è particolarmente adatto per cablaggi spaziali complessi e più operazioni mobili: il tubo non diventerà rigido, rimbalzo o aggrovigliato quando è avvolto dietro l'angolo in un piccolo spazio, avvolto attorno al tubo nell'attrezzatura dell'officina o trascinato liberamente quando si lava il corpo dell'auto. Allo stesso tempo, il tubo con il trattamento anti-torsione può impedire efficacemente l'avvolgimento e il cerchio, migliorando notevolmente la fluidità e la sicurezza dell'uso e riducendo la possibilità di rottura o compressione dovuta alla torsione.
3. Elevata resistenza alle intemperie
I tubi ad alta pressione sono utilizzati principalmente in condizioni di lavoro esterne o ad alta intensità, come cantieri, macchinari minerari, lavaggio delle auto ad alta pressione, spruzzatura agricola, ecc. L'ambiente esterno è spesso accompagnato da forti raggi ultravioletti, erosione da pioggia, corrosione del petrolio, forte acido e alcali e persino clima freezing. Pertanto, la sua guaina esterna deve avere una resistenza alle intemperie estremamente elevata.
I tubi di alta pressione di alta qualità usano di solito materiali resistenti all'invecchiamento e resistenti alla corrosione come EPDM, NBR o TPU. Questi materiali non possono solo resistere efficacemente ad abbracciare la luce solare, ma anche mantenere la stessa struttura per molto tempo in speciali ambienti corrosivi come piante chimiche, giacimenti petroliferi e fabbriche di alimenti. Allo stesso tempo, alcuni modelli aggiungono anche agenti antistatici, rivestimenti a prova di esplosione, formule ritardanti di fiamma, ecc. Per soddisfare le esigenze di alti livelli di sicurezza.
4. Compatibilità a più interfaccia
Come mezzo di connessione di sistema, la compatibilità e la standardizzazione dei connettori ad entrambe le estremità del tubo ad alta pressione influiscono direttamente sull'efficienza del montaggio e la successiva comodità di manutenzione tra le apparecchiature. Gli attuali componenti del tubo train-mainstream adottano tutti la progettazione dell'interfaccia standard internazionale, tra cui thread M22 × 1.5, interfaccia G1/4, G3/8 BSP, connettore plug-in rapido, thread American NPT, standard DIN, standard JIC e altre specifiche personalizzate.
Queste interfacce standard possono ottenere un docking senza soluzione di continuità con diversi marchi di attrezzature come Karcher, Bosch, Husqvarna, Lavor, Nilfisk, ecc., Senza la necessità di convertitori aggiuntivi. Gli utenti devono solo selezionare le specifiche corrispondenti per connettersi con un clic. Allo stesso tempo, la porta del tubo è dotata di scanalature anti-slip, o-ring a prova di perdite, giunti girevoli e altre strutture per migliorare ulteriormente la tenuta e la sicurezza ed evitare l'allentamento o le perdite sotto shock ad alta pressione. $ .
