Bobina del tubo

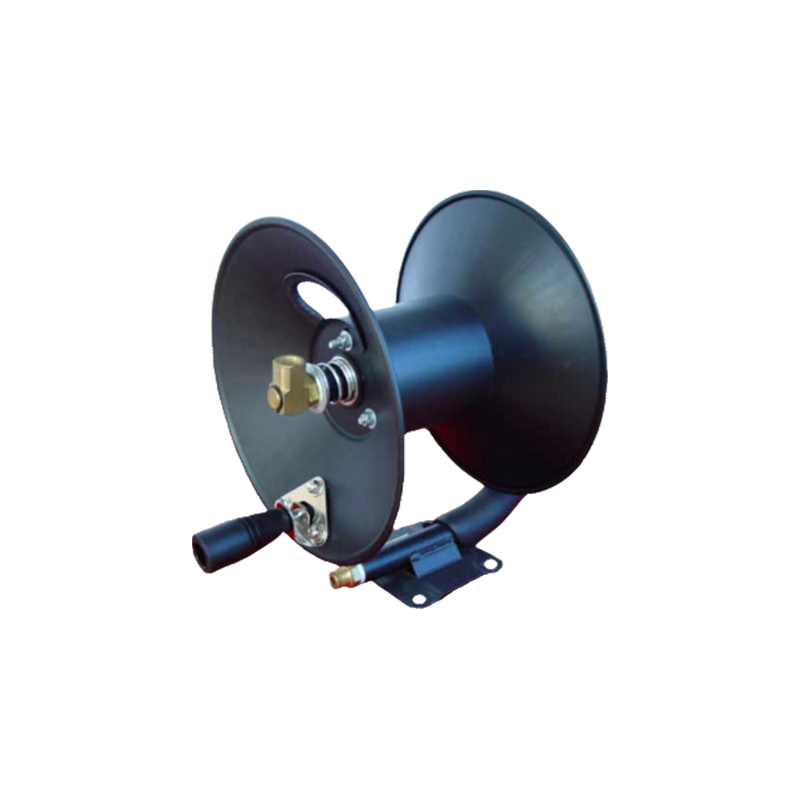

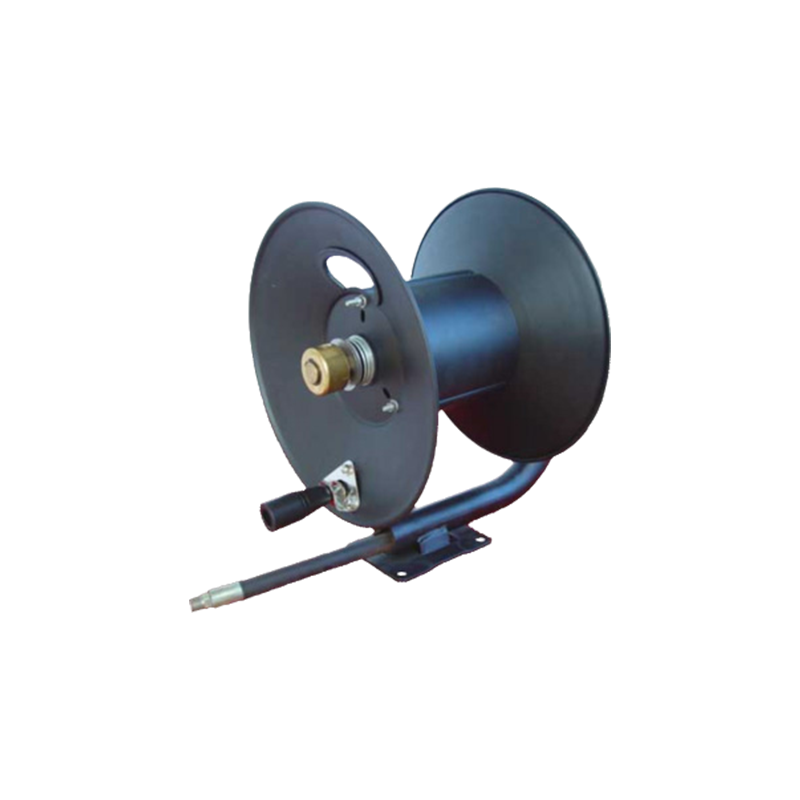

Generalmente, il bobina del tubo della lavatrice ad alta pressione è principalmente composto dalle seguenti parti:
Shell and Support Frame: il frame con shell e supporto della bobina del tubo sono le strutture portanti di carico dell'intero sistema. La maggior parte di essi è realizzata con piastre d'acciaio ad alta resistenza attraverso la flessione e la saldatura o la tecnologia di stampo in lega di alluminio per garantire un'eccellente resistenza alla pressione e resistenza alla corrosione. Alcuni prodotti utilizzano anche materie plastiche ingegneristiche a parete spessa o materiali in acciaio inossidabile per ridurre il peso e prevenire la ruggine. In termini di metodi di installazione, sono generalmente divisi in tipi mobili montati a parete, a terra e portatili. La sua progettazione strutturale determina la stabilità generale, la sicurezza e la portata dell'applicazione.
Albero della bobina e trazione a molla: il meccanismo di movimento centrale della bobina è il cuscinetto e il gruppo a molla. Il cuscinetto supporta la bobina per ruotare attraverso l'asse centrale per garantire una retrazione e un rilascio lisce e lisce. Il sistema a molla di retrazione automatica è generalmente disposto all'interno della bobina o nella cavità laterale e il tubo può essere ritirato automaticamente e delicatamente dopo l'uso attraverso la tensione preimpostata. La forza e la durata della molla influenzano direttamente la velocità e la vita. I prodotti di alta qualità utilizzano molle in lega di manganese in acciaio ad alto contenuto di carbonio con una vita di riciclaggio di più di decine di migliaia di volte. Questa funzione migliora notevolmente l'efficienza operativa, riduce l'intensità del travaglio dell'avvolgimento manuale e riduce la probabilità di usura del tubo a causa di nodi di ridotto.
Dispositivo limitante e sistema freno: per impedire al tubo di scivolare in modo eccessivo o rimbalzare automaticamente durante il processo di trazione, la bobina viene solitamente progettata con un dente limitante o un dispositivo freno a molla. L'utente può bloccare manualmente o automaticamente la lunghezza del tubo nella posizione appropriata per garantire la stabilità dell'operazione. Alcuni modelli di fascia alta sono inoltre dotati di un sistema di limitazione controllato magneticamente o di una struttura di smorzamento dell'attrito, che può ottenere un effetto di inizio/arresto lento per impedire al rimbalzo e alla ferita delle persone durante un rapido recupero. La struttura del freno limitante ragionevolmente progettata non solo migliora la flessibilità del funzionamento, ma migliora anche le prestazioni complessive di sicurezza.
Articolazione rotante: per impedire al tubo di scivolare eccessivamente o rimbalzare automaticamente durante il processo di trazione, la bobina viene generalmente progettata con un dente limitante o un dispositivo di freno a molla. L'utente può bloccare manualmente o automaticamente la lunghezza del tubo nella posizione appropriata per garantire la stabilità dell'operazione. Alcuni modelli di fascia alta sono inoltre dotati di un sistema di limitazione controllato magneticamente o di una struttura di smorzamento dell'attrito, che può ottenere un effetto di inizio/arresto lento per impedire al rimbalzo e alla ferita delle persone durante un rapido recupero. La struttura del freno limite ragionevolmente progettata non solo migliora la flessibilità del controllo, ma migliora anche le prestazioni complessive di sicurezza.
Interfaccia del connettore rapido: poiché il componente del mozzo che collega la sorgente d'acqua e la bobina, il giunto girevole si trova sull'asse della bobina. La sua più grande funzione è ottenere la trasmissione continua del flusso d'acqua durante la rotazione del tubo attorno alla bobina. Questa parte deve resistere al flusso d'acqua ad alta pressione mantenendo una guarnizione di rotazione a 360 gradi, quindi il suo materiale è principalmente in ottone, acciaio inossidabile o acciaio in lega ed è dotato di O-ring resistenti ad alta pressione e guarnizioni di guarnizioni all'interno. Le articolazioni giurate di alta qualità non solo riducono la frattura della fatica del tubo causato dall'avvolgimento, ma garantiscono anche la stabilità della pressione e la continuità del flusso dell'intero sistema durante il funzionamento.
La scanalatura e la ruota guida per la conservazione dei tubi: le interfacce di ingresso e uscita della bobina sono generalmente progettate come connettori rapidi standardizzati, come G1/4, G3/8, M22 e altre specifiche, che sono convenienti per una connessione senza soluzione di continuità con pompe ad alta pressione, pistole a spruzzo, bierini di estensione e altri componenti di diversi marchi. I connettori di alta qualità sono generalmente realizzati in ottone nichelato o acciaio inossidabile, che non sono solo resistenti all'alta pressione e alla corrosione, ma hanno anche buone prestazioni a prova di perdite. Alcuni modelli integrano anche valvole di regolazione della pressione, valvole o filtri per migliorare ulteriormente l'adattabilità del sistema e le capacità di controllo della qualità dell'acqua per garantire l'effetto di pulizia.

Prevenire danni ai tubi e prolungare la vita. Se usati all'aperto, i tubi ad alta pressione si trovano spesso ad affrontare sfide come attrito a terra, tiro meccanico, flessione frequente ed esposizione alle radiazioni ultraviolette e alla corrosione della base acida nell'ambiente naturale. Questi fattori possono facilmente causare usura, crepe e persino scoppi sulla superficie del tubo, accorciando notevolmente la durata del tubo. La bobina memorizza il tubo in modo ordinato, evitando il contatto diretto con il terreno e il trascinamento casuale, impedendo efficacemente il tubo danneggiato dalla macinatura, dalla collisione con oggetti affilati e dalla flessione eccessiva, migliorando fondamentalmente la durata del tubo. La molla di retrazione automatica e il sistema di ruote guida lavorano insieme per garantire che la tensione del tubo sia ragionevole durante il processo di retrazione, riducendo ulteriormente l'affaticamento strutturale interno e il danno fisico esterno e estendendo in modo significativo la durata di servizio.
Migliora l'efficienza del lavoro e l'esperienza dell'utente. I tubi tradizionali devono essere avvolti manualmente dopo l'uso, che non solo richiede tempo e ad alta intensità di manodopera, ma anche soggetta a giraggi o impianti del tubo a causa di un funzionamento improprio, che colpisce l'uso successivo. La bobina è dotata di una molla di recupero automatica, che consente al tubo di essere rivolto rapidamente e uniformemente nella bobina, senza la necessità di riordinare manuale da parte dell'utente, riducendo notevolmente l'intensità del lavoro. Con il meccanismo di guida a rulli, il tubo viene estratto e recuperato senza intoppi, evitando l'entanglement e gli inceppamenti, consentendo agli utenti di concentrarsi sull'attività di pulizia stessa, migliorando l'efficienza e l'esperienza complessivi. Questa funzione della bobina è particolarmente importante per gli utenti che si muovono frequentemente e lavorano per lunghi periodi di tempo, riducendo il lavoro ripetitivo e migliorando il ritmo di lavoro.
Migliora la pulizia del sistema e la sicurezza del lavoro. Sia in seminari industriali, lavaggi d'auto o cortili domestici, i tubi impilati disordinati non solo influenzano l'aspetto, ma è anche molto probabile che diventi un pericolo nascosto di inciampare. La bobina del tubo della lavatrice ad alta pressione utilizza uno stoccaggio scientifico e una progettazione di orientamento per correggere ordinatamente il tubo per evitare di scivolare e intrecciare durante il trascinamento. La gestione di archiviazione standardizzata aiuta gli utenti a mantenere pulito l'ambiente di lavoro e a migliorare l'utilizzo dello spazio e fornisce anche condizioni operative più sicure per gli operatori, riducendo la probabilità di incidenti. Questo vantaggio di sicurezza è particolarmente significativo in luoghi con folle dense o terreno scivoloso.
Supporta l'uscita ad alta tensione e il funzionamento del sistema stabile. L'attrezzatura per la pulizia ad alta pressione ha requisiti estremamente elevati per la capacità di tenuta e portamento della pressione di tubi e bobine. Le bobine dei tubi flessibili di livello mondiale utilizzano giunti rotanti di livello industriale con funzioni di tenuta ad alta pressione, che possono resistere a centinaia o addirittura migliaia di barre di pressione di lavoro per garantire che il flusso d'acqua non perde e la trasmissione è stabile. Allo stesso tempo, il corpo della bobina è realizzato con materiali ad alta resistenza per garantire la resistenza strutturale e la durata ed evitare deformazione o rottura sotto l'impatto del flusso d'acqua ad alta pressione. Alcune bobine di fascia alta sono anche progettate con meccanismi di scarico della pressione a prova di esplosione, che possono rilasciare automaticamente la pressione quando la pressione del sistema è anormale per proteggere la sicurezza delle attrezzature e degli operatori. Questi progetti consentono a rulli di tubi flessibili di funzionare stabilmente in ambienti di utilizzo ad alta intensità e migliorare le prestazioni complessive del sistema.
Salva spazio, facile da installare e distribuire in più scenari. Le bobine tuboli possono essere installate in varie forme, tra cui piastre montate a parete, piastre montate a terra e piastre mobili montate sul veicolo. Le piastre montate a parete occupano poco spazio, sono adatte per le workstation fisse e sono facili da usare; Le bobine montate sul pavimento sono facili da spostare in modo flessibile e possono adattarsi a diversi ambienti di lavoro; Le bobine montate sui veicoli sono progettate per la pulizia mobile e possono essere utilizzati con veicoli per la pulizia ad alta pressione per ottenere una rapida posa e recupero dei tubi in loco. I vari metodi di installazione soddisfano le esigenze effettive dei diversi utenti, rendendo la bobina ampiamente utilizzata in vari scenari come la pulizia industriale, commerciale, familiare e mobile, migliorando notevolmente l'efficienza del lavoro e la flessibilità.

Come parte importante del sistema di pulizia ad alta pressione, il bobina del tubo della lavatrice ad alta pressione Ha una vasta gamma di scenari di applicazione. Secondo diversi ambienti e requisiti di utilizzo, la progettazione e la funzione della bobina del tubo hanno anche obiettivi diversi. Quello che segue si basa su cinque scenari di applicazione tipici per analizzare profondamente i requisiti specifici di ciascuno scenario per la bobina del tubo della rondella ad alta pressione e le sue strategie di risposta.
Nel campo della pulizia delle alte pressioni domestiche, come il giardino, la pulizia dei veicoli e la pulizia giornaliera di marciapiedi, gli utenti di solito usano l'attrezzatura meno frequentemente, quindi i requisiti di prestazione della bobina sono relativamente lievi. Le bobine dei tubi delle famiglie prestano maggiore attenzione alla leggerezza e all'economia. Il design tende a utilizzare materiali leggeri per garantire un facile trasporto e funzionamento. Allo stesso tempo, il prezzo è conveniente per soddisfare le esigenze di bilancio degli utenti della casa. La bobina ha una struttura semplice e la funzione di retrazione automatica è principalmente a molla, che garantisce un facile utilizzo e riduce la difficoltà di manutenzione. Sebbene la pressione di lavoro sia bassa, il tubo e i connettori sono ancora tenuti ad avere una certa durata e capacità di prevenzione delle perdite d'acqua per garantire l'effetto di pulizia e l'esperienza di utilizzo.
Le attività di pulizia delle attrezzature e dei pavimenti nei seminari industriali hanno presentato standard di prestazione più elevati per le bobine dei tubi. L'ambiente industriale ha un'elevata intensità di lavoro e una frequenza di pulizia elevata. Il tubo deve resistere all'impatto del flusso d'acqua ad alta pressione e allo stiramento ripetuto e all'avvolgimento per lungo tempo. Tali rulli sono generalmente realizzati in acciaio robusto o materiali in lega ad alta resistenza, con un buon impatto e resistenza all'usura. La bobina è dotata di molle e freni di recupero automatico più avanzati per garantire che il tubo non sia facilmente impigliato o danneggiato durante l'uso ad alta frequenza. Allo stesso tempo, l'alto rivestimento e la tenuta resistente alla corrosione può resistere efficacemente ai comuni vapori chimici e alle macchie di petrolio in officina e prolungare la vita dell'attrezzatura. Al fine di migliorare l'efficienza del lavoro, le bobine industriali possono anche essere dotate di dispositivi aggiuntivi come manometri e filtri dell'acqua per un facile monitoraggio e manutenzione.
I campi dell'irrigazione agricola e della pulizia delle strutture hanno requisiti rigorosi sulla resistenza alle intemperie e sulla resistenza alla corrosione delle bobine dei tubi. La coltivazione della serra, l'ambiente ad alta umidità e l'uso di pesticidi e fertilizzanti possono causare danni corrosivi ai materiali della bobina. Pertanto, i rulli per tubi flessibili agricoli di solito utilizzano materiali compositi polimerici e tenuti speciali in gomma per resistere ad alta temperatura, alta umidità ed erosione chimica. Il design della struttura della bobina si concentra anche sulla resistenza alla polvere e all'acqua per garantire che rimanga in buone condizioni di lavoro in un ambiente esterno in evoluzione. Il metodo di installazione flessibile gli consente di adattarsi al layout complesso all'interno della serra e ottenere una precisa irrigazione e manutenzione delle strutture. Allo stesso tempo, il sistema di recupero automatico di facile operazione riduce l'intensità del lavoro degli agricoltori e migliora l'efficienza del lavoro.
L'industria dell'autolavaggio commerciale, in particolare l'applicazione di negozi di autolavaggio di fascia alta e attrezzature automatiche di autolavaggio, ha requisiti più rigorosi sulle prestazioni delle bobine dei tubi. Il processo di trasporto auto richiede un funzionamento ad alta frequenza e a lungo termine. La bobina del tubo non deve solo garantire un'uscita stabile ad alta pressione, ma ha anche proprietà anti-vincoli, anti-fiato e resistenti all'usura. Al fine di soddisfare il processo di pulizia automatizzata, le bobine commerciali sono per lo più dotate di sistemi di avvolgimento automatico elettrico. Gli utenti devono solo premere un pulsante per completare il reintegamento e il rilascio del tubo, il che migliora notevolmente la comodità del funzionamento. Il guscio della bobina è generalmente realizzato in lega di alluminio resistente alla corrosione o acciaio inossidabile per garantire la stabilità a lungo termine dell'aspetto e delle prestazioni dell'attrezzatura. Inoltre, la ruota della guida al tubo è progettata con precisione per impedire al tubo di piegare o legare quando si avvolge ad alta velocità, garantendo a lungo il funzionamento sicuro dell'attrezzatura.
Le piattaforme di pulizia mobile come i veicoli per la pulizia mobile e i veicoli per la pulizia di emergenza sono un'altra importante area di applicazione per le bobine dei tubi. Tali bobine devono avere una buona adattabilità e stabilità della mobilità. Per questo motivo, le bobine dei tubi cellulari sono generalmente dotati di una base robusta e rulli resistenti all'usura per facilitare la libera circolazione del veicolo in diversi luoghi. Il telaio di supporto è ragionevolmente progettato per garantire che la bobina non si scuotesse o cada durante la guida. A causa del mutevole ambiente d'uso, il materiale della bobina deve essere sia leggero che forte, il che è conveniente per il trasporto e può resistere a dossi e impatti su strada. Il design del connettore rapido e del connettore girevole garantisce l'affidabilità dell'approvvigionamento idrico e la flessibilità della connessione, soddisfacendo le doppie esigenze di efficienza e sicurezza per la pulizia di emergenza e in loco.
