Q.C. Ugello di spruzzo

Nella moderna pulizia industriale, spruzzatura agricola, bellezza automobilistica e sistemi ad alta pressione, il Q.C. L'ugello spray viene sempre più adottato e, con i suoi vantaggi di sostituzione efficiente, sigillatura affidabile e forte adattabilità, è diventato un componente chiave nel sistema di connessione dell'attrezzatura. Come produttore specializzato nella produzione di pistole a spruzzo, ugelli, giunti rapidi e accessori per la pulizia, Ningbo Yinzhou Baige Machinery Manufacturing Co., Ltd. ha accumulato un'esperienza di ricerca e sviluppo profonda e pratica di mercato nella struttura rapida delle articolazioni e della tecnologia di tenuta Q.C. ugelli spray e fornisce un set completo di soluzioni stabili e affidabili.
Struttura di connessione rapida: connessione efficiente, sostituzione rapida
Il motivo principale per cui il Q.C. L'ugello di spruzzo è che adotta un sistema di connessione rapida standardizzata, che generalmente include due parti: plug maschile e accoppiamento femmina, che sono ampiamente utilizzati in pistole a spruzzo ad alta pressione, attrezzature per la pulizia e sistemi di spruzzatura.

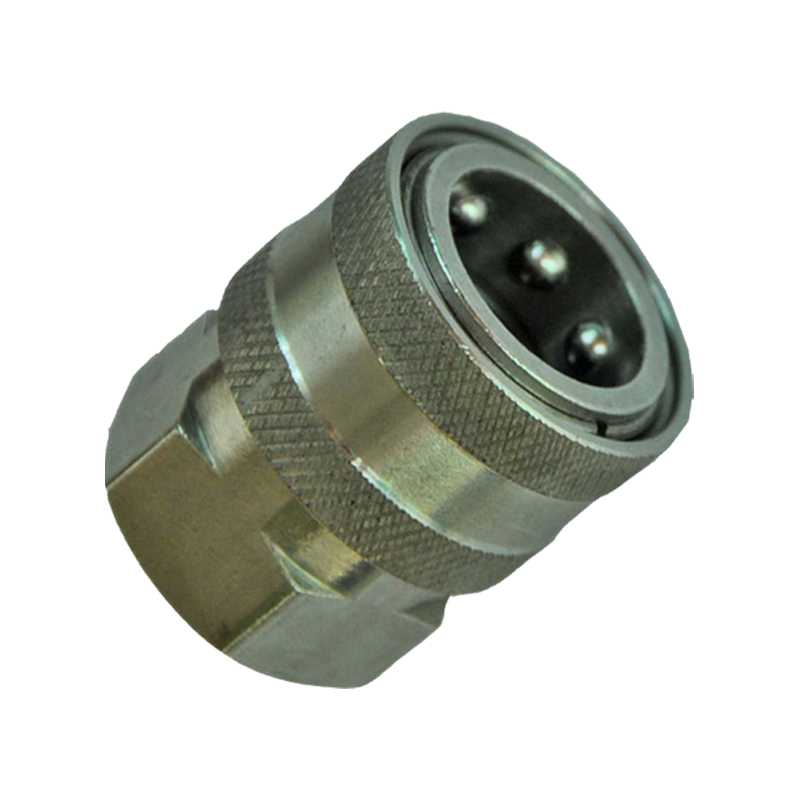

La maggior parte delle strutture di connessione rapida adottate dai macchinari Yinzhou Baige si basano su strutture di connessione rapida a blocco della sfera (tipo di blocco a sfera) o push-to-connect). La struttura viene bloccata automaticamente quando è inserita e le sfere in acciaio inossidabile caricate a molla si inclinano nella scanalatura dell'anello, raggiungendo così una connessione rapida e sicura tra l'ugello e la pistola a spruzzo. Rispetto alle tradizionali connessioni filettate, questa struttura può ridurre notevolmente i tempi di sostituzione e migliorare l'efficienza operativa. È particolarmente adatto per scenari di uso frequente in cui viene modificato l'angolo dell'ugello, la portata o la forma di spruzzo.
Nel kit di sistema di pulizia ad alta pressione di Yinzhou Baige, il Q.C. L'ugello di spruzzo può essere installato e smonta in pochi secondi. Non è solo facile da usare, ma può anche essere mantenuto senza utilizzare strumenti, migliorando notevolmente la flessibilità e la sicurezza del sistema.
Protezione da sigillatura: protezione multipla, nessuna perdita
Un altro indicatore tecnico chiave di un ugello a connessione rapida è la sua prestazione di tenuta. Nei sistemi di fluidi ad alta velocità, le parti di connessione dell'ugello spesso affrontano sfide come impatto ad alta pressione, fluttuazioni di pressione e corrosione chimica. Pertanto, come garantire le foche durature mantenendo la comodità di una connessione rapida è un criterio importante per misurare la qualità del prodotto.
In termini di progettazione della struttura della tenuta, Yinzhou Baige Machinery adotta una strategia di tenuta a più livelli:
1. Anello di tenuta ad alte prestazioni (O-ring)
Ogni Q.C. L'interfaccia dell'ugello spray è dotata di O-ring ad alta pressione e resistenti alla corrosione. I materiali comuni includono gomma nitrile (NBR), fluoro-robber (viton) o politetrafluoroetilene (PTFE). I materiali possono essere personalizzati in base ai media di applicazione (come acqua, acido, alcali e agente schiuma) per garantire che la tenuta e la stabilità siano mantenute a temperature e media diversi.
2. Controllo della tolleranza alla lavorazione di precisione
Yinzhou Baige Machinery ha più di 50 set di apparecchiature di elaborazione, tra cui macchine utensili a CNC e smerigliatrici di precisione, garantendo che ogni coppia di giunti rapidi raggiunga ± 0,01 mm nella tolleranza di accoppiamento. La finitura della superficie di contatto di tenuta raggiunge RA0.4, evitando efficacemente punti di perdita microscopica.
3. Design di slot anti-rotazione
Al fine di evitare l'allentamento causato dalla rotazione sotto shock ad alta pressione, alcuni modelli del Q.C. Gli ugelli spray del macchinario Yinzhou Baige adottano una struttura di slot anti-rotazione, che migliora la stabilità della connessione attraverso i limiti meccanici e migliora la durata.
4. Test di stress dinamico
Tutti i prodotti di fabbrica devono superare i test dinamici della pressione dell'acqua e i test a stretto aria nell'ambito del sistema di controllo della qualità dei macchinari Yinzhou Baige (con certificazione ISO 9001: 2015) per garantire alcuna perdita nell'intervallo di pressione nominale. Alcuni prodotti personalizzati subiscono anche test di affaticamento della pressione delle impulsi per simulare le condizioni di impatto durante l'uso a lungo termine.

Cause e influenze dell'usura degli ugelli e della deviazione del flusso
Durante l'uso, i fori di spruzzo dell'ugello e la cavità interna si consumano gradualmente a causa delle impurità nella spruzzatura liquida, ad alta pressione e alla corrosione chimica, con conseguente deformazione dei fori di spruzzo, angoli di spruzzo più grandi o aumento anormale del flusso. Questa situazione non solo riduce la qualità dello spray e influisce sull'effetto di copertura spray, ma può anche causare pressione instabile delle attrezzature e spreco di energia.
Soprattutto nella sostituzione ad alta frequenza e condizioni di lavoro difficili, l'usura è più ovvia. Se l'ispezione e la manutenzione tempestiva non vengono effettuate, influirà direttamente sull'efficienza della produzione e sui costi operativi.
Il metodo di rilevamento rapido raccomandato dal macchinario Yinzhou Baige
1. Rilevamento visivo e delle dimensioni
Ispezione visiva: controllare i fori degli ugelli per evidenti segni di usura, crepe o intasamento attraverso un vetro o un microscopio ingranditore. Se il bordo del foro di spruzzo non è liscio, crepe o deformazioni, deve essere sostituito.
Misurazione della dimensione: utilizzare uno strumento di misurazione del diametro di precisione o una macchina di misurazione a tre coordinate per misurare il diametro e la forma del foro dell'ugello per determinare se supera l'intervallo di tolleranza al design. La precisione di elaborazione degli ugelli di Yinzhou Baige Macchine è alta quanto ± 0,01 mm e qualsiasi eccesso significativo può portare alla deviazione del flusso.
2. Test del traffico
Misurazione standard del misuratore del flusso: collegare l'ugello al dispositivo di test di flusso, misurare il flusso effettivo a pressione standard e confrontarlo con la curva di flusso standard del prodotto. Quando la portata aumenta o diminuisce di oltre il 5%-10%, indica che l'ugello può essere indossato o bloccato.
Metodo di confronto rapido: preparare ugelli standard nuovi prodotti, utilizzare lo stesso ambiente di pressione per testare e confrontare contemporaneamente e determinare rapidamente se la portata è anormale.
3. Angolo di spruzzo e rilevamento della distribuzione
Misuratore angolare spray: utilizzare un tester angolare a spruzzo per rilevare se la larghezza di spruzzo e l'angolo sono cambiate. I fori di spruzzo di usura spesso causano angoli allargati o irregolari, che colpiscono l'area di copertura.
Rilevamento dell'uniformità: l'uniformità viene analizzata raccogliendo il peso o la densità delle gocce di spruzzo. Se la deviazione è troppo grande, lo stato dell'ugello è anormale.
4. Monitoraggio del cambio di pressione
Monitoraggio della pressione in tempo reale: in condizioni di lavoro effettive, monitorare la differenza di pressione tra il Q.C. Spray Ugello prima e dopo. Fluttuazioni di pressione anormali o una significativa riduzione della pressione possono causare una portata anormale a causa dell'usura del foro di spruzzo.
Yinzhou Baige Machinery offre ai clienti una varietà di sensori di pressione e accessori per manometri a pressione per supportare il monitoraggio del sistema in tempo reale.
Attrezzatura tecnica e test di supporto e test di supporto e test di supporto per macchinari Yinzhou Baige
Yinzhou Baige Machinery ha un moderno impianto di produzione di 5.000 metri quadrati, dotato di più di 50 attrezzature di elaborazione avanzate e strumenti di test completi, garantendo l'elevata precisione e stabilità di ciascuno Q.C. ugello di spruzzo prodotto. Allo stesso tempo, la società ha istituito un team dedicato di ingegneri per sviluppare continuamente le tecnologie di ispezione e manutenzione degli ugelli e fornire soluzioni personalizzate.
La società ha introdotto il misuratore di flusso ad alta precisione, il tester angolare a spruzzo e lo strumento di misurazione a tre coordinati per aiutare i clienti a ottenere un rilevamento accurato degli uguali. Inoltre, Yinzhou Baige Machinery ha anche sviluppato a sostegno di strumenti di rilevamento rapidi e guida al processo per facilitare i tecnici in loco per identificare rapidamente l'usura degli ugelli e le anomalie del flusso.
Suggerimenti di manutenzione e ispezioni regolari
Yinzhou Baige Machinery raccomanda ai clienti di stabilire cicli di uso e rilevamento degli ugelli in base alle condizioni di lavoro effettive. Raccomandato:
Ispezione visiva quotidiana: ispezione rapida dell'aspetto dell'ugello ogni turno per eliminare il danno evidente.
Test mensile di portata e angolo di spruzzo: utilizzare apparecchiature di test professionali per garantire Q.C. prestazioni dell'ugello spray.
Gestione del ciclo di sostituzione: modificare l'ugello nel tempo in cui la deviazione della portata supera il 10% o le variazioni dell'angolo di spruzzo superano l'intervallo di progettazione per evitare di influenzare le prestazioni complessive dell'attrezzatura.
